Popis

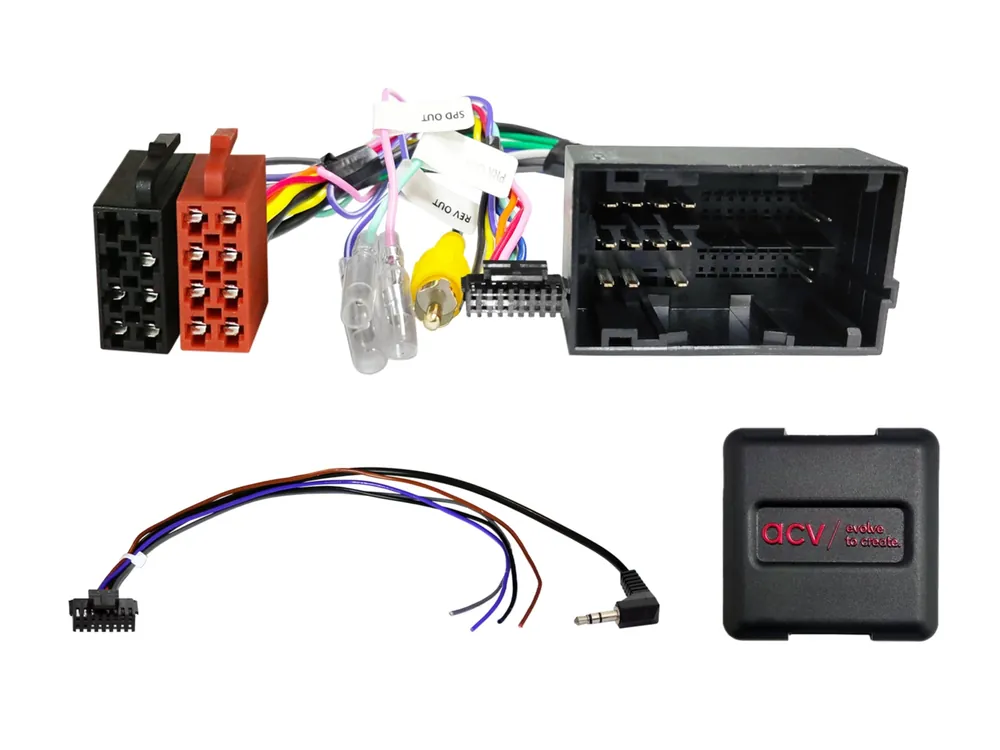

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Alfa Romeo/Citroen/Fiat/Opel/Peugeot s 52-pinovým konektorem. Adaptér podporuje i tlačítka na volantu pro ovládání handsfree sady u autorádií, které tuto funkci umožňují. Zároveň z Can-Bus sběrnice adaptér vyvede analogové signály.
Poznámky:
připojení: CAN Bus
konektor: 52 Pin Fiat
konektor: OEM SWC> 3,5mm Jack / volný vodič
konektor: OEM zadní kamera> RCA(m) žlutý vstup zadní kamery
vozidla s Continental 250VP1 / 250VP2 OEM HU
vozidla s UConnect OEM HU
vozidla s Daiichi OEM HU*
Tlačítka SWC:
2x 4 ovládací funkce SWC na předním volantu
nastavení přepínače DIP pro výrobce dodatečně montovaného zařízení (viz návod)
vozidla s chybovým hlášením po instalaci> poloha přepínače DIP:
nastavte polohu přepínače DIP na bezpotenciálovou
přepínač DIP 1 zapnutý / přepínač DIP 2 vypnutý / odpojte nebo propojte bílý vodič
přepínač 1 vypnutý / přepínač 2 zapnutý / přerušte bílou smyčku – bílý vodič
přepínač 6 zapnutý> 250VP1 OEM HU
přepínač 5 zapnutý> 250VP2 OEM HU
přerušte bílou smyčku> funkce Blue&Me OEM
přepínač 1 vypnutý / přepínač 2 vypnutý / přerušte bílou smyčku> Daiichi OEM Gerät
po přepnutí musí být CAN Bus vypnutý
vozidla s trvalým zobrazením chyby a jiným nekompatibilním softwarovým balíčkem nejsou kompatibilní
nastavení vozidla není podporováno***
asistence dálkových světel není podporována
systémy asistence řidiče nejsou podporovány
nastavení data/času není podporováno***
K dispozici jsou následující signály:
dovezená vozidla nebo vozidla s odlišným softwarem mohou být funkčně nekompatibilní.
červená: +12 V svorka zapalování 15
oranžová: +12 V svorka osvětlení 58
fialová/bílá: +12 V signál zpátečky
růžová: signál pulzní rychlosti
zelená: GND signál parkovací brzdy
Zatížitelnost výstupů: max. 250 mA
proudová spotřeba více než 250 mA:
1 odpor cívky relé min. 75 Ohm
2 odpor cívky relé min. 150 Ohm
SWC
*vozidla s černými kabely kabelového svazku Daiichi OEM HU> demontujte kabelový svazek adaptéru ve slotu rádia na straně řidiče
**vozidla s přímo zapojenými barevnými kabely OEM Daiichi HU nejsou kompatibilní
Podrobná kompatibilita:
Alfa Romeo 4C (960) 01/2014 – 08/2018**
Alfa Romeo Giuletta (940) 10/2013 – 04/2016
Alfa Romeo Giuletta (940) 04/2016 – 12/2021**
Alfa Romeo MiTo (955) 12/2013 – 08/2016
Alfa Romeo MiTo (955) 08/2016 – 08/2018
Citroen Jumper (250) 05/2014 – 10/2022*
Citroen Jumper (250) 10/2022 – 06/2024*
Citroen e-Jumper (259) 10/2021 – 06/2024*
Citroen Relay (250) 2006- 2024*
Fiat 500 (ZAF 312) 07/2016 – 2023
Fiat 500L (ZAF 199) 10/2012 – 07/2017
Fiat 500L (ZAF 199) 07/2017 – 03/2022
Fiat Doblo (ZAF 263) 01/2015 – 06/2022
Fiat Ducato (ZFA 250) 05/2014 – 11/2021*
Opel Movano Cargo C (Y) 10/2021 – 01/2024*
Opel Movano Electric Cargo C (Y) 10/2021 – 01/2024*
Peugeot Boxer (Y) 09/2014 – 12/2019*
Peugeot Boxer (Y) 08/2018 – 06/2024*
Peugeot e-Boxer (Y) 10/2021 – 06/2024*
Vhodné pro vozy:
Alfa Romeo Giulietta 2014- (Facelift)
Alfa Romeo MiTo 2014- (Facelift)
Alfa Romeo 4C 2013-
Fiat 500L 09/2012-
Fiat Dobló 2016-
Fiat Ducato 05/2014- (III)
Citroën Jumper 05/2014- (III)
Peugeot Boxer 2014- (IV)
Opel Movano 2021- ©
