Popis

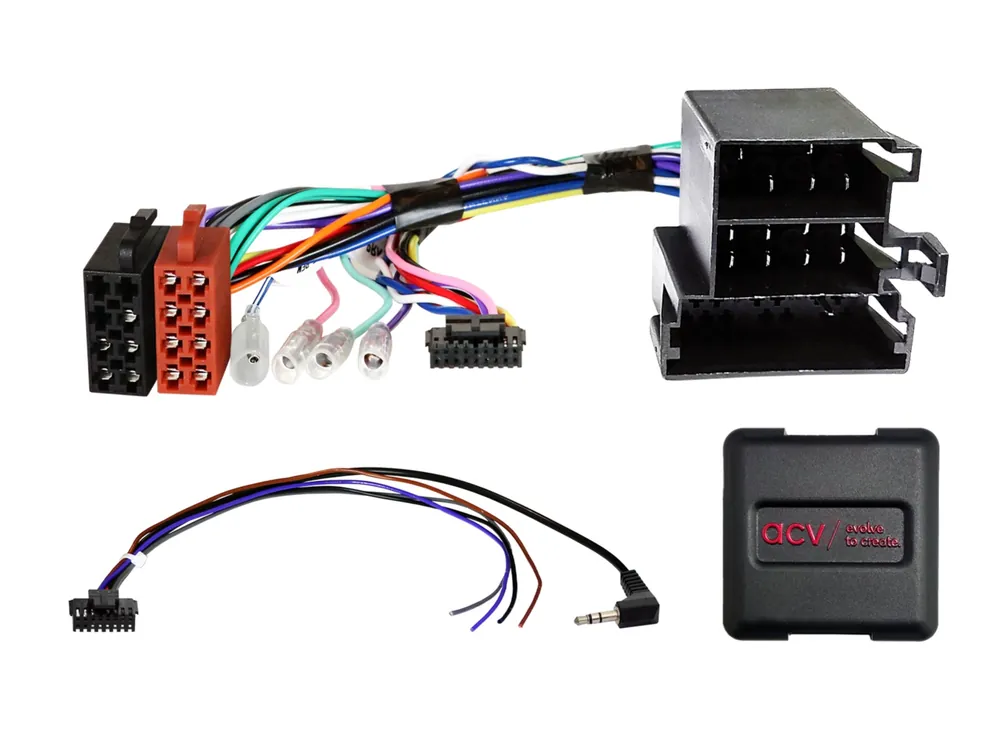

Adaptér slouží pro využití originálního dálkového ovládání na volantu k ovládání dodatečně namontovaného autorádia s ISO konektorem do vozů Citroen/Fiat/Ford/Opel/Peugeot s mini ISO konektorem.
V závislosti na výbavě vozidla a na rozsahu funkcí a softwaru dodatečně instalovaného HU mohou být jednotlivé ovládací funkce vynechány nebo nahrazeny jinými funkcemi.
Porovnejte vyobrazené konektory svazku s konektory ve vašem vozidle a ujistěte se, že opticky a technicky odpovídají.
Zkontrolujte, zda byla původně instalována některá z uvedených OEM hlavních jednotek.
Před konečnou montáží rovněž zkontrolujte funkčnost vozidla, nastavení vozidla a funkčnost SWC.
Poznámky:
připojení: sběrnice CAN
konektor: ISO / Mini ISO
konektor: ISO: OEM SWC> 3,5 mm Jack / volný vodič
modrý: +12 V spínání zesilovače
vozidla s Blaupunkt / Delphi / VDO OEM HU
vozidla se sběrnicí CAN v napájecím konektoru ISO
vozidla bez analogového SWC v mini ISO konektoru C-2
vozidla bez Visteon / Daiichi / UConnect OEM jednotky
vozidla bez satelitní navigace Magneti Marelli OEM
vozidla s Blue&Me> modul Blue&Me musí zůstat nainstalován
vozidla s OEM aktivním systémem (zesilovačem): použijte navíc adaptér ISO>ISO> 27005
Nastavení dip přepínače výrobce dodatečně namontovaného zařízení (nahlédněte do návodu k obsluze)
K dispozici jsou následující signály:
U reimportovaných vozidel nebo vozidel s odlišným softwarem může dojít k nekompatibilitě funkcí.
červený vodič: +12 V svorka zapalování 15
oranžový vodič: +12 V svorka osvětlení 58
fialovo/bílý vodič: +12 V signál zpětného chodu
růžový vodič: rychlostní pulzní signál
zelený vodič: GND signál parkovací brzdy
zatížitelnost výstupů: max. 250 mA
proudový požadavek více než 250 mA:
– odpor cívky 1 relé min. 75 Ohmů
– odpor cívky 2 relé min. 150 Ohmů
Podrobná kompatibilita:
Alfa Romeo Giulietta (940) 05/2010 – 10/2013**
Alfa Romeo MiTo (955) 09/2008 – 10/2013***
Citroen Jumper (250) 11/2011 – 05/2014**
Citroen Nemo (A.) 08/2008 – 12/2015
Citroen Relay (250) 2011 – 2014
Fiat 500 (ZAF 312) 10/2007 – 07/2015
Fiat Doblo (ZAF 263) 02/2010 – 01/2015
Fiat Ducato (ZAF 250) 06/2011 – 05/2014*
Fiat Fiorino (ZAF 225) 04/2008 – 07/2016
Fiat Grande Punto (ZAF 199) 10/2005 – 05/2010
Fiat Idea (ZAF 350) 11/2005 – 01/2008
Fiat Punto (ZAF 199) 05/2010 – 12/2010
Fiat Punto (ZAF 199) 01/2011 – 01/2012
Fiat Punto Evo (ZAF 199) 09/2009 – 01/2011
Fiat Qubo (ZAF 225) 09/2008 – 07/2016
Ford Ka (RU8) 02/2009 – 05/2017
Opel Combo D (Combo D) 01/2012 – 08/2018
Peugeot Bipper (A) 12/2007 – 12/2015
Peugeot Boxer (Y) 07/2011 – 05/2014*
*vozidla s 8 tlačítky / funkcemi SWC
*vozidla s Delphi 2-DIN OEM jednotkou lesklá černá s centrálním ovládacím knoflíkem
**vozidla s Bosch OEM jednotkou
***vozidla s Blaupunkt OEM jednotkou
Vhodné pro vozy:
Alfa Romeo Giulietta 04/2010-2013
Alfa Romeo MiTo 09/2008-2013
Citroën Jumper 04/2006-2014 (II)
Citroën Nemo 02/2008-
Fiat 500 10/2007-
Fiat Dobló 11/2009-2015 (II)
Fiat Ducato 07/2006-2014 (III)
Fiat Fiorino 11/2007- (III)
Fiat Grande Punto 10/2005-2012
Fiat Idea 12/2003-
Fiat Punto EVO 07/2008-2012
Fiat Qubo 02/2008-
Ford Ka 10/2008- (II)
Opel Combo 02/2012- (III)
Peugeot Bipper 02/2008-
Peugeot Boxer 2006-2013 (III)
